Konstrukcja

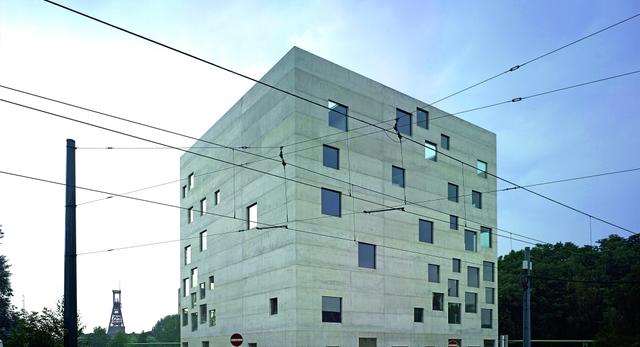

Konstrukcję nośną stanowią jednowarstwowe ściany zewnętrzne wykonane z wylewanego na miejscu betonu o grubości 30 cm, dwie kolumny kompozytowe oraz trzy szachty komunikacyjne.
Ściany wzniesiono za pomocą samowspinającego się rusztowania, na którym zamontowano szalunek zwymiarowany na przyjęcie ciśnienia świeżego betonu 50 kN/m2. Przy budowie niektórych pomieszczeń rusztowanie wznosiło się powyżej 11 m ponad strop. W miejscach otworów okiennych (ich obrysy nie pokrywały się z rastrem wyznaczonym przez fugi betonowania) wykonywano czasową konstrukcję stalową, do której montowano rusztowanie. Poszczególne fragmenty szalunku były połączone ze sobą w sposób zapewniający równomierność docisku i umożliwiający korygowanie ewentualnych odchyleń przez wykonawców.
Do wykonania ścian wykorzystano wielkoformatowe płyty szalunkowe Westoplan XXL (250 x 650 x 2 cm) wykonane z fornirowanej sklejki wykończonej bezfugową, odporną na ścieranie żywicą wzmacnianą włóknami szklanymi. Faktura powierzchni nie była wykańczana, została ujednolicona na całej elewacji. Ściany rozszalowywano po 2-4 dniach, a stropy – średnio po trzech tygodniach.
Aktywna izolacja termiczna
Jest ona oparta na pompie ciepła i stanowi substytut tradycyjnej termoizolacji zewnętrznej: w ścianach i stropach zatopiono polietylenowe rury o średnicy 20 mm, w których płynie woda o temperaturze 28 oC. W zimie jest wykorzystywana do podgrzewania stropów. Aby zapobiec jej zamarzaniu w przypadku awarii pompy, stworzono system samoczynnego opróżniania instalacji, który uruchamia się przy wystąpieniu w ścianie temperatury krytycznej. Do systemu ogrzewania stropów można też podłączyć wieżę chłodniczą.
-
